Caja de paso con dos conectores CEI. El de la izquierda es un CEI macho para FM (radio) y TV terrestre, y el de la derecha es un CEI hembra para TV satélite (FI).

Tiene paso de señal por lo que permite realizar una instalación en serie de varias tomas. Además, por sus pérdidas es adecuada para ser instalada en la planta 2 aprox.

Tomas Televés: Fijación sin tornillo

Una toma de clase A llena de ventajas:

El vivo se conecta por simple empuje, no hay que apretar ningún tornillo, pero con una fuerza de sujeción equivalente

Soporta diámetros del vivo entre 0,65 a 1,2mm y diámetros exteriores del cable de 5 a 6,9mm

Guía cónica, tipo conector "F" para introducir de forma fácil el vivo

Margen amplio en la longitud del vivo (5 a 15mm) que dificulta los cortos entre vivo y malla

Abrazadera basculante y autoestable de abertura total

La abrazadera consta de 3 filas dentadas en 9mm para una perfecta sujeción de la malla

Perforación del circuito impreso para compatibilizar el tornillo de fijación de los embellecedores

Bordes redondeados para evitar cortes

Apantallamientos Clase A

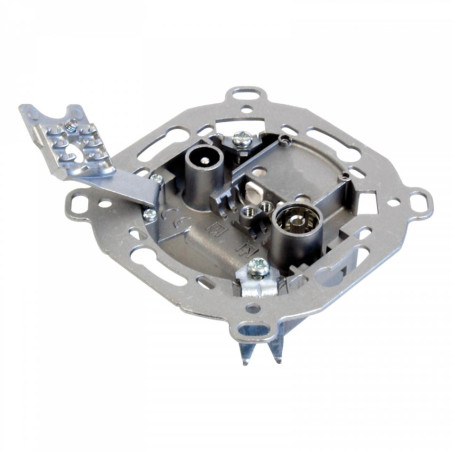

La toma intermedia Televes 5228 se utiliza en el tramo intermedio cuando se colocan tomas de televisión en cascada.

- Perdidas de paso MATV: 3,5 dB.

- Perdidas de paso FI: 5 dB.

- Perdidas derivación MATV: 8,5 dB.

- Perdidas derivación FI: 10 dB.

- Vivo de engaste rapido y seguro.

- Firme sujeción del vivo.

- Margen amplio en la longitud del vivo (5-15mm) que dificulta los cortos entre vivo y malla.

- Brida en parte superior con apertura de 150º.

- La brida consta de 3 filas dentadas de 9 mm para una perfecta sujección de la malla.
