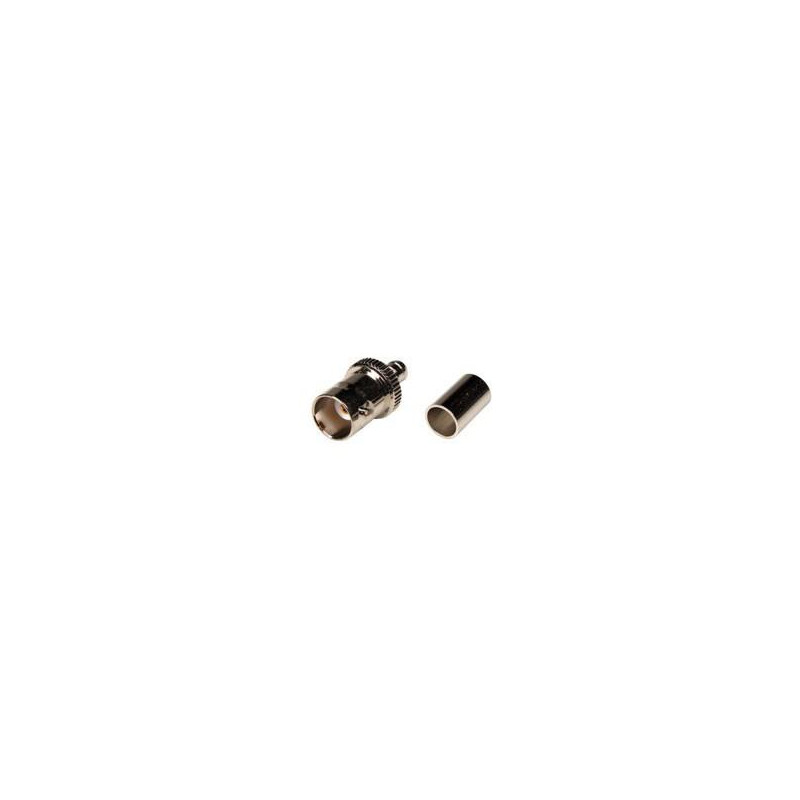

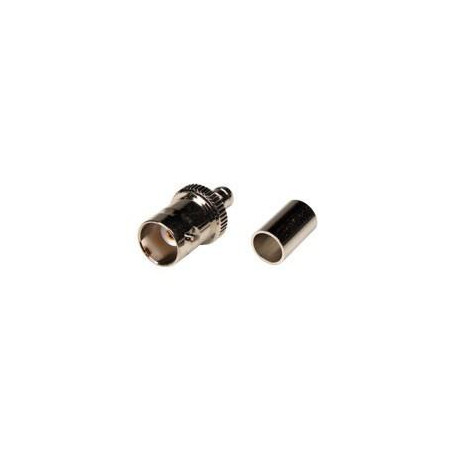

RG-58 N HEMBRA AERIA CRIMPAR

Tipo N: Conectores y cables: Usos y características

Conector tipo N

Data Alliance ofrece cables tipo N tipos de cable coaxial LMR-100, LMR200 y LMR400 así como también 1.13 para su uso con cables U.FL y MHF4:  Estos cables coaxiales están diseñados para ofrecer señales sin distorsión.

Ofrece anchos de banda de hasta 11 GHz.

Disponibles en modelos de ángulo recto que facilitan su uso en espacios reducidos con el fin de permitir que las antenas WiFi permanezcan en posición vertical

Disponible en versiones roscadas y deslizables

Todos los cables y adaptadores tipo N de Alliance tienen una impedancia de 50 Ohm

Conectore Tipo N

El cable coaxial tipo N es un conector RF mediano con un acoplamiento roscado usado para conectar cables coaxiales RG miniatura y de tamaño mediano. Los conectores macho y hembra usualmente están hechos de latón o acero inoxidable. Terminan en un cable coaxial o placa de circuito mediante prensado, sujeción o soldadura.  El macho y la hembra son completamente intercambiables y la mayoría cumple con las especificaciones MIL-C_39012.

Los conectores tipo N tienen una fiabilidad y durabilidad resistente incluso en condiciones severas. Los conectores tipo N, cuando se acoplan correctamente, se unen y sellan (usando una junta tórica) hasta una calificación de IP67. En IP67 el contacto está libre de contaminantes sólidos como polvo y arena, es impermeable hasta una profundidad de inmersión significativa y es resistente a la vibración. Por lo tanto son impermeables e idóneos para su uso en exteriores.

Usos de los conectores y cables tipo N

Hay dos versiones de los conectores tipo N. 11 GHz a 50 Ohm de impedancia y 3GHz a 75 Ohm de impedancia. Ambos tienen diferentes usos y no deben intercambiarse. Acoplar partes de diferentes versiones pueden producir un daño permanente en los conectores. [ Todos los cables y adaptadores tipo N de Data Alliance tienen una impedancia de 50 Ohm].

Los conectores tipo N están diseñados para usarse en sistemas donde el RF y el rendimiento es algo importante. Fueron usados inicialmente por los militares para la radiocomunicación por microondas. Desde entonces ha habido una amplia variedad de usos, debido a su durabilidad y a la introducción de los conectores de ángulo recto para un manejo más cómodo del cable. Aquí hay algunas áreas en las que los conectores y cables tipo N se usan ampliamente:

Sistemas de radiodifusión

Estaciones base

Radio por microondas

Antenas exteriores

Equipo de radar

Sistemas satelitales

Protección contra sobrecarga

LAN inalámbrica

Los conectores tipo N tienen una amplia gama de usos para equipos de baja y alta frecuencia. El único problema con los conectores es distinguir a veces entre los conectores de 50 Ohm y 75 Ohm. Algunos fabricantes usualmente no los etiquetan, las personas que desconozcan esta diferencia podría forzar un acoplamiento de diferentes versiones causando una conexión suelta y poco confiable o un daño permanente.
